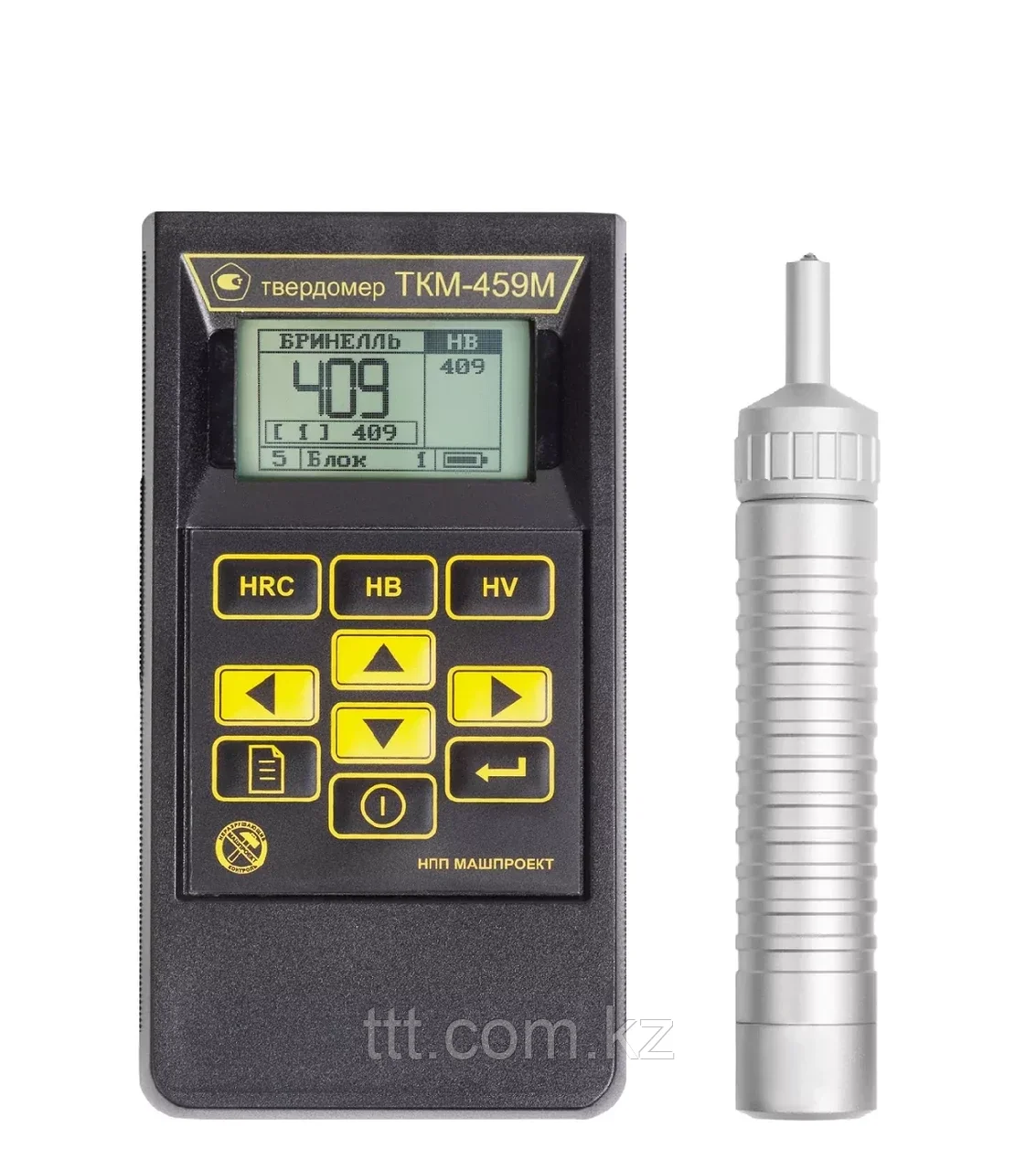

Твердомер ТКМ-459M ультразвуковой - высокоточный портативный прибор для быстрого измерения твердости металлов и металлических изделий.
Применяется для неразрушающего контроля объектов в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
ТКМ-459М выполняет контроль твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
ТКМ-459М прошел Государственную метрологическую аттестацию и внесен в Госреестры СИ Российской Федерации, Республик Беларусь и Казахстан.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества ультразвукового твердомера ТКМ-459М
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля - от 1 мм.
- Контроль в пазах и глухих отверстиях - от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности конструкции ТКМ-459М
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Параметры | Значения |
Диапазон измерений твердости по основным шкалам | |
по Бринеллю | 90 - 450 НВ |
по Роквеллу С | 20 - 70 HRC |
по Виккерсу | 240 - 940 HV |
Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
по Бринеллю | |
в диапазоне (90...150) НВ | ±10 НВ |
в диапазоне (150...300) НВ | ±15 НВ |
в диапазоне (300...450) НВ | ±20 НВ |
по Роквеллу С | ±2 HRC |
по Виккерсу | |
в диапазоне (240...500) HV | ±15 HV |
в диапазоне (500...800) HV | ±20 HV |
в диапазоне (800...940) HV | ±25 HV |
Диаметр площадки на поверхности изделия для установки датчика | - от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу) |
Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
Количество дополнительных шкал | 3 |
Время одного замера твердости | 2 сек. |
Число замеров для вычисления среднего значения | 1–20 |
Емкость памяти результатов измерений | 6 000 |
Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 30 |
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
Сигнализация о выходе результата измерения за допустимые границы | Нет |
Связь с компьютером | USB |
Питание | Аккумулятор Ni-MH 9В 250 мА/ч. Возможно использование эквивалентных батареек |
Размеры электронного блока твердомера | 150x80x30 мм |
Масса электронного блока твердомера | 300 г |
Масса штатного датчика «А» | 150 г |
Диапазон рабочих температур | -15 ... + 35 °С |
Наличие драгоценных металлов | Отсутствуют |
Гарантийный срок эксплуатации | 32 месяца с даты продажи, но не более 36 месяцев с даты выпуска |
Межповерочный интервал твердомера | 1 год |
Комплект поставки
Электронный блок твердомера со встроенным аккумулятором | + |
Датчик тип «А» (50Н) штатный | + |
Соединительный кабель к твердомерам серии ТКМ-459 | + |
Зарядное устройство | + |
Руководство по эксплуатации (совмещено с паспортом) | + |
Программное обеспечение на CD-диске | + |
USB-кабель для подключения к ПК | + |
Чехол и манжета для закрепления прибора на груди (руке) | + |
Сумка для переноски и хранения | + |
Дополнительная комплектация
Сменные датчики различной конструкции и нагрузки.Насадка U-459-твердомер
Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
Эталонные меры твердости (по ГОСТ 9031–75).
Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий.
Соединительные кабели.
Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
- Цена: от 450 000 ₸
