УД2-102 без вихретока (ПО Универсальное)

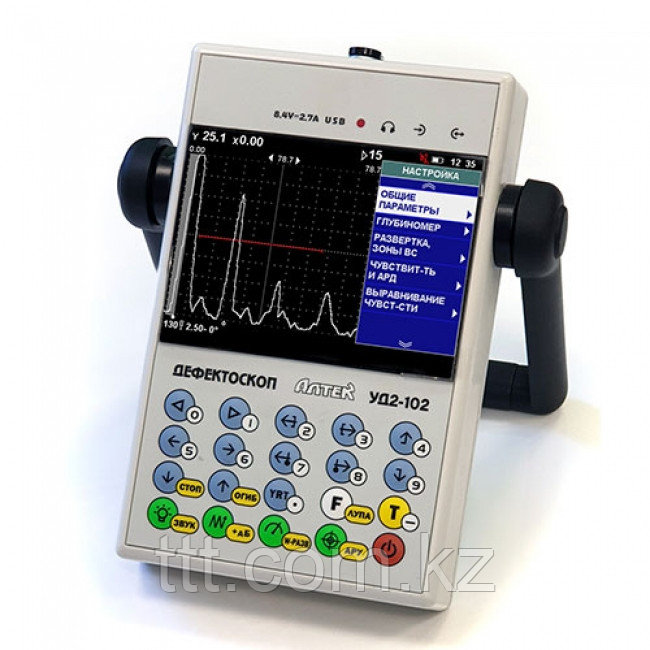

Ультразвуковой дефектоскоп УД2-102

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Россия

Серия: УД2, UD2

Модель: УД2-102 ПЕЛЕНГ, UD2-102 PELENG

Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале



Ультразвуковой дефектоскоп УД2-102 Peleng - прибор, созданный коллективом ученых и инженеров научно-промышленной группы «Алтек», ведущих разработки в сфере неразрушающего контроля. УД2-102 - это модификация в выпускаемом группой «Алтек» семействе дефектоскопов «PELENG», обеспечивающая возможность контроля с использованием ультразвуковой технологией выявления дефектов.

Ультразвуковой дефектоскоп УД2-102 выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной, а также в версии «универсальная» - как дефектоскоп общего назначения. Все дефектоскопы семейства «PELENG» официально разрешены к использованию в качестве приборов неразрушающего контроля на территории Казахстана.

Ультразвуковой дефектоскоп УД2-102 Пеленг предназначен для контроля основного металла и сварных соединений листовых элементов, труб, котлов и других конструкций
•новые функциональные и сервисные возможности, повышающие достоверность контроля
•15 часов непрерывной работы от аккумуляторной батареи. Индикация разряда батареи
• малая масса (1,35 кг) и габаритные размеры, позволяющие осуществлять контроль в труднодоступных местах и на высоте
• диапазон рабочих температур - от минус 25 до +50°С
• приборы удовлетворяют требованиям существующих методик контроля
• значения частоты ультразвукового контроля - 0,4; 0,62; 1,25; 1,8; 2,5 и 5,0 МГц (необходимые сочетания в зависимости от назначения дефектоскопа)

ПРЕДСТАВЛЕНИЕ ИНФОРМАЦИИ НА ЭКРАНЕ

Представление информации на экране:

• А-развертка (в том числе режимы "СТОП-КАДР", "ЛУПА", "ОГИБАЮЩАЯ")
• W-развертка (изображение хода распространения лучей с указанием мест расположения дефектов)
• В-развертка (визуализация контролируемого сечения)



Автоматическая сигнализация дефектов

• наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами. Независимое управление началом и концом строба, а также возможность смещения строба

• (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)

Выравнивание чувствительности

• временная регулировка чувствительности (ВРЧ), задаваемая вручную
• возможность автоматического выравнивания чувствительности в зоне контроля (за счет ВРЧ или криволинейного порога)
• встроенный расчет АРД-диаграмм
• наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Простой интерфейс

• ввод требуемых значений параметров как с использованием кнопок "БОЛЬШЕ”/”МЕНЬШЕ", так и непосредственно в цифровом виде
• вызов основных режимов "горячими кнопками" и постоянная индикация их состояния
• индикация требуемого и фактического значений чувствительности
• постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий - номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)
• автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
• виртуальная клавиатура для ввода комментариев и фамилий операторов

Энергонезависимая память

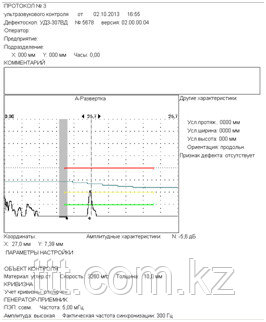

• документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также отчетов о проведении контроля
• сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения параметров
• возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)

• возможность подключения дефектоскопа к компьютеру и сохранения результатов контроля в Базе данных







Измерение характеристик выявленных дефектов

• постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе
• измерение параметров для любых сигналов с использованием "ручной" метки (как для текущей А-разверти, так и для режима "СТОП-КАДР", В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала

Автоматические режимы

• оптимизация длительности развертки
• установка требуемых значений скоростей УЗК в зависимости от материала и угла ввода
• корректировка частоты следования зондирующих импульсов
• настройка нуля глубиномера и чувствительности по опорному сигналу (через режим "СТОП-КАДР" или "ОГИБАЮЩАЯ")



Комплектация

Комплект поставки ультразвукового дефектоскопа УД2-102 (универсальная версия без вихретока)



Электронный блок с цветным TFT-дисплеем (от -25°С до + 50°С)									1шт.
Пьезоэлектрические преобразователи  (ПЭП) :	П121–2,5–50°		П121–5–50°	П121–2,5–65°	П121–5–65°	П111–2,5–K12		П112–5–12/2	6шт.
Кабели:			для подключения совмещенных ПЭП (разъем LEMO-00)		для подключения раздельно-совмещенных ПЭП (разъем LEMO-00)	переходники для подключения ПЭП с разъемом СР-50			5шт.
Зарядное устройство – сетевой адаптер									1шт.
Программное обеспечение для ПЭВМ и база данных									1шт.
Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей							пенал, ремни	чехол	1шт.
Сумка для переноски дефектоскопа									1шт.
Кабель для подключения прибора к ПЭВМ									1шт.
Головные телефоны (наушники)									1шт.
Эксплуатационная документация (Руководство по эксплуатации,  Методика поверки, Формуляр)									1компл.

* – комплектуется в варианте с активированным вихретоковым каналом
