Ультразвуковой тестер UK1410

  • Под заказ, 10 дней
  • Код: 1024

1 320 000 Тг.

+7 (7252) 21-21-43
  • +7 777 098 98 38
  • +7 700 555 75 57
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности
Ультразвуковой тестер UK1410
Ультразвуковой тестер UK1410Под заказ, 10 дней
1 320 000 Тг.
+7 (7252) 21-21-43
  • +7 777 098 98 38
  • +7 700 555 75 57
Описание
Характеристики
Информация для заказа

Ультразвуковой тестер UK1410

Компактный, легкий и удобный в использовании ультразвуковой тестер UK1410 для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.

Описание

UK1410 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.

Измерение скорости и времени может проводиться на основе изменяемой базы с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.

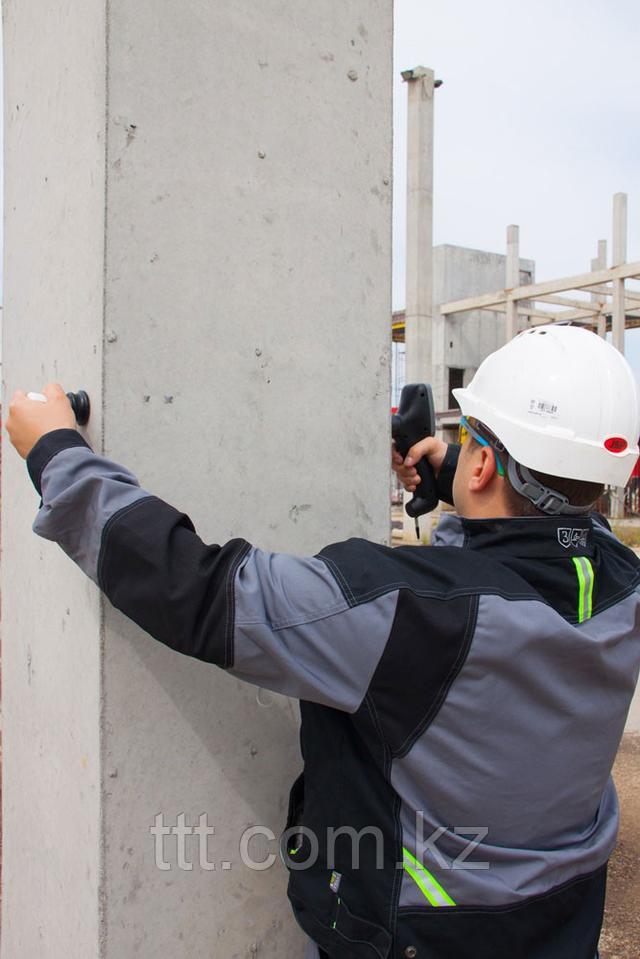

В корпус ультразвукового тестера UK1410 встроен семиэлементный преобразователь с сухими точечным контактом (СТК), принимающий ультразвуковую волну. Излучение ультразвуковой волны осуществляется выносным семиэлементным СТК преобразователем, подключенным к корпусу прибора с помощью одинарного кабеля LEMO-LEMO.

Наличие многоэлементного преобразователя повышает энергию сигнала, что позволяет проводить контроль больших толщин конструкций из бетона.





Назначение

  • Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня при наличии двухстороннего доступа к объекту.
  • Оценка прочности бетона с помощью построения корреляционной (градуировочной) кривой, отражающей зависимость времени и скорости распространения ультразвуковых волн в объекте с его физико-механическими свойствами и физическим состоянием.
  • Максимальная толщина контролируемого объекта – 2 500 мм.
  • Контроль конструкций из железобетона бетона толщиной до 1 000 мм.
  • Оценка возраста материала при условии изменения его свойств со временем.
  • Оценка пористости и трещиноватости материала.



Особенности

  • Цветной, антибликовый 2,8'' TFT дисплей.
  • Встроенная система автоматической регулировки усиления (АРУ).
  • Эргономичный корпус из лёгкого и ударопрочного пластика.
  • Встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах.
  • Энергонезависимая память на 50 000 измерений с возможностью сортировки по группам.
  • Передача данных на внешний компьютер с помощью USB и bluetooth.
  • Удобное меню и быстрый доступ к функциям управления.
  • Индикатор уровня заряда аккумулятора.
  • Оперативное управление яркостью подсветки экрана прибора.
  • Наличие А-Скана сигнала.



Базовый комплект

Наименование Артикул
UK1410 - электронный блок ультразвукового тестера 1124
Антенная решетка М1001 0.05A0D25PL 1153
Кабель LEMO-LEMO одинарный 3,0 м 1216
Сетевой адаптер 220 В - USB 1830
Кабель USB A - Micro B 1222
Компакт диск с документацией и ПО 1516
Проверочный образец A1410 Pulsar 1309
Жесткий кейс Т14 1623
Основные
Производитель  ООО "АКС"
Страна производительРоссия
Тип преобразователейнедемпфированные СТК
Конфигурация преобразователя7 капсул, расположенных «ромашкой»
Амплитуда зондирующего импульса, В400
Рабочая частота, кГц50
Диапазон устанавливаемой задержки, мксот 0 до 20
Временной сдвиг, мксот 0 до 500
Диапазон устанавливаемой величины базы, ммот 50 до 2500
Максимальное число накоплений64
АРУотключаемое
Максимальная толщина контролируемого объекта, м2,5
Дискретность индикации времени распространения ультразвуковых волн, мкс0,1
Дискретность индикации скорости распространения ультразвуковых волн, м/с10
Диапазон измерений времени распространения продольных ультразвуковых волн, мксот 10 до 700
Диапазон измерений времени распространения продольных ультразвуковых волн, м/сот 1000 до 15000
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t измеренное значение времени, мкс±(0,02·t+0,1)
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с измеренное значение скорости, м/с ε–относительная погрешность базы измерений±(0,02+ε)∙с+10)
Номинальное напряжения питания, В3,3
Продолжительность непрерывной работы при яркости дисплея 80%, температуре 25°С, ч, не менее16
Экран2,8”, 320×240 точек
Габаритные размеры электронного блока, мм, не более230х125х65
Габаритные размеры внешнего преобразователя, мм, не болееØ 60х80
Масса электронного блока, г, не более420
Средняя наработка на отказ, ч18 000
Установленный срок службы, лет5
температура воздуха, °Сот минус 10 до плюс 55
относительная влажность воздуха при температуре плюс 35°С, %, не выше95
  • Цена: 1 320 000 Тг.
  • Способ упаковки: Ультразвуковой тестер UK1410 упакован в жесткий кейс.
