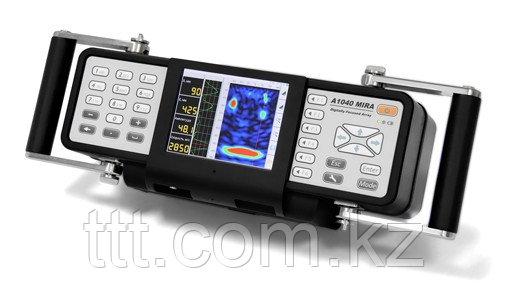

Низкочастотный ультразвуковой томограф А1040 MIRA
влево
  • Низкочастотный ультразвуковой томограф А1040 MIRA, фото 2
вправо

Низкочастотный ультразвуковой томограф А1040 MIRA

  • Под заказ

1 Тг.

+7 (7252) 21-21-43
  • +7 777 098 98 38
  • +7 700 555 75 57
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности
Низкочастотный ультразвуковой томограф А1040 MIRA
Низкочастотный ультразвуковой томограф А1040 MIRAПод заказ
Тг.
+7 (7252) 21-21-43
  • +7 777 098 98 38
  • +7 700 555 75 57
Описание
Информация для заказа

Низкочастотный ультразвуковой томограф А1040 MIRA

Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2-х метров.


Преимущества

Визуализация внутренней структуры объекта контроля при одностороннем доступе

  • Высокая производительность - реконструкция одной томограммы занимает 3 секунды
  • Простота в использовании
  • Высокая точность измерений и чувствительность прибора к различным отражателям
  • Не требуется подготовка поверхности к контролю
  • Износостойкие наконечники преобразователей


Особенности

  • Облегченный ударопрочный пластиковый корпус
  • Быстросъемный аккумулятор
  • Автономная работа с данными без внешнего компьютера
  • Сухой акустический контакт
  • Адаптация антенного устройства к неровностям поверхности конструкции
  • Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
  • Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
  • Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок



В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.

Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.



Режимы работы

A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

  Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.

 Дополнительно в данном режиме возможно:
 - Автоматическое определение скорости распространения ультразвуковой волны.
 - Измерение координат и уровней образов в томограмме.
 - Измерение толщины конструкции.
 - Просмотр А-Сканов.
  Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.
  Функция «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Программное обеспечение

Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере. Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля. Для каждого отражателя можно определить координаты его залегания в объекте контроля.

Характеристики

Параметр Значение
Габаритные размеры 380×130×140 мм
Вес (с аккумулятором) 4.2 кг
Тип дисплея цветной TFT LCD
Количество точек экрана 640×480
Диагональ экрана 14.4 мм, (5.7”)
Число каналов 12
Число преобразователей 48
Номинальная частота преобразователя 50 кГц
Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием 25-80 кГц

Рабочий тип ультразвуковых волн

поперечные
Источник питания литиевый аккумулятор
Время непрерывной работы от аккумулятора 6 часов
Рабочий диапазон напряжения 5 часов
Рабочий диапазон напряжения 9.3 – 12.6 В
Рабочий диапазон тока 0.5 – 0.7 А
Диапазон рабочих температур -10 … +50 °C
Приемник
Рабочий диапазон частот 15 – 180 кГц
Эксплуатационные качества
Гарантированные минимальные и максимальные измеряемые толщины в бетоне 50 – 600 мм
Максимальная глубина обзора в бетоне 2500 мм
Минимальный размер обнаруживаемого отражателя сфера диаметром 30 мм на глубине 400 мм в бетоне М400
Диапазон устанавливаемых скоростей ультразвука 1000 – 4000 м/с
Тип разъема Micro-USB

Базовый комплект

  • А1040 MIRA блок УЗ томографа
  • Переносной компьютер типа Notebook
  • Съемный аккумулятор LiPol 8,0 Ач-11,2В
  • Сетевой адаптер с кабелем 220В-15В
  • Компакт-диск с документацией и ПО
  • Кабель USB A-Micro B
  • Жесткий кейс М40
