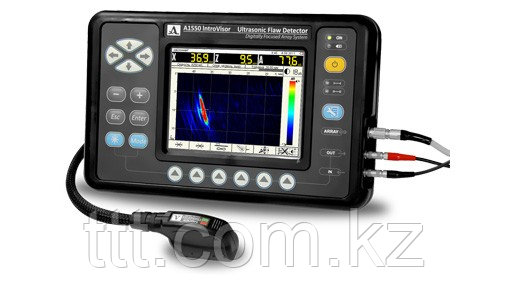

Высокочастотный ультразвуковой томограф А1550 IntroVisor

Универсальный портативный ультразвуковой томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

Преимущества томографии

Быстрота и эффективность

  • Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, пластмасс и композитов с подробным документированием полученных результатов.
  • Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду.
  • Возможность проведения ультразвукового контроля вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая высокопроизводительность контроля.
  • Обеспечение высокой частоты смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50 мм/с.



Характеристики

Параметр Значение
Диапазон устанавливаемых скоростей ультразвука 1 000 – 10 000 м/с
Рабочие частоты преобразователей 1 – 10 МГц
Отклонение рабочих частот от номинальных ± 10%

Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:

- глубины H

- дальности по поверхности L



 ±(0,03H+1) мм

±(0,03L+1) мм

Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:

- глубины H

- дальности по поверхности L



3 - 40 мм

7 - 100 мм

Источник питания Аккумуляторный блок
Номинальное значение напряжения аккумуляторного блока 11,2 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее 8 ч
Габаритные размеры электронного блока, не более 258х164х110 мм
Масса электронного блока, не более 1,9 кг
Средняя наработка на отказ 30 000 ч
Средний срок службы, не менее 8 лет

Условия эксплуатации:

- температура воздуха



от -10 до +55 ºC

Режим томограф
Размер томограммы 256 х 256
Шаг реконструкции томограммы 0,1 - 2,0 мм
Номинальные рабочие частоты ультразвука 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 МГц
Диапазон перестройки усиления 1 000 – 10 000 м/с
Диапазон перестройки усиления 0 - 80 дБ
Шаг перестройки усиления 1, 6, 10 дБ

Базовый комплект

  • A1550 IntroVisor - электронный блок УЗ дефектоскопа
  • Съемный аккумулятор LiPOl 8,0 Ач-11,2В
  • Антенная решетка М9065 4.0V60R40X10CS
  • Антенная решетка М9060 4.0V0R40X10CL
  • Кабель LEMO-LEMO одинарный 1,2 м
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5A65D12CS
  • Преобразователь S5096 5.0A70D6CS
  • Сетевой адаптер с кабелем 220В-15В
  • Кабель USB A-Micro B
  • Компакт-диск с документацией и ПО
  • Чехол Е14
  • Жесткий кейс М20
  • Калибровочный образец V2/25



  • Цена: Цену уточняйте
  • Способ упаковки: Высокочастотный ультразвуковой томограф А1550 IntroVisor упакован в жесткий кейс
