Электромагнитно-акустический толщиномер А1270

Предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

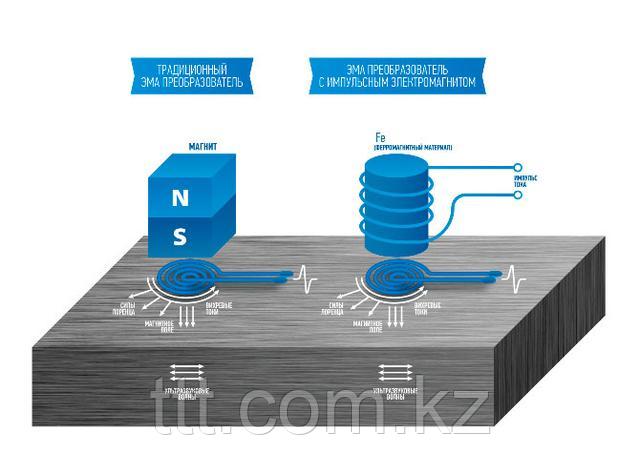

Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом

Назначение
  • Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
  • Оценка степени анизотропии материала.
  • Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
  • Толщиномертия листового проката.
Функциональные возможности
  • Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
  • Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
  • Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
  • Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
  • Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
  • Сканирование объекта контроля.
  • Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
  • Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
  • Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
  • Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.





Особенности

  • Диапазон измеряемых толщин от 0,8 до 100 мм.
  • Быстрый доступ к функциям управления.
  • Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
  • Автоматическое определение скорости ультразвука на объекте известной толщины.
  • Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
  • Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
  • Большой информативный цветной TFT дисплей.
  • Возможность смены ориентации изображения при повороте прибора на 90 градусов.
  • Управление яркостью подсветки прибора.
  • Встроенный литиевый аккумулятор.
  • Индикатор уровня заряда аккумулятора.
  • Время непрерывной работы 9 ч.
  • Звуковая, цветовая и виброиндикация.
  • Дискретность индикации измерений толщины 0,01 или 0,1 мм.
  • Передача данных на ПК через USB.
  • Программное обеспечение для приема данных из прибора и сохранения их на ПК.
  • Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.

















Электромагнитно-акустический толщиномер А1270

ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.

Назначение

  • Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
  • Оценка степени анизотропии проката

Особенности
ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании «Акустические Контрольные Системы».

Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.

Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.

  • маленькие размеры и вес прибора и преобразователей
  • расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
  • различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
  • работа без применения контактной жидкости
  • различные режимы работы прибора: измерение, обзор, настройка
  • легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
  • автоматическая настройка основных параметров преобразователя при калибровке
  • память на 19800 измерений
  • связь с компьютером по USB-порту
  • корреляционная обработка сигналов
  • конструкция прибора по IP65

Возможности

Расширенное меню настроек прибора, а также несколько режимов работы позволяют применять данный толщиномер для тестирования различных объектов и решения различных задач контроля.


Основные
Страна производительРоссия
СостояниеНовое
Пределы допускаемой абсолютной погрешности измерений толщины, мм, где H – измеряемая толщина±(0,01·H+0,1)
Дискретность индикации толщины, мм0,01; 0,1
Диапазон устанавливаемых скоростей ультразвука, м/с от 1 000 до 9 999
Диапазон устанавливаемых рабочих частот, МГцот 2,5 до 5,0
Источник питания аккумулятор
Номинальное напряжение аккумулятора, В 13,2 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, ч, не менее 9 ч
Габаритные размеры электронного блока, мм, не более 190х87х40
Масса электронного блока, г, не более900
Средняя наработка на отказ, ч18 000
Установленный срок службы, лет5
Пользовательские характеристики
ПроизводительООО "АКС"
Диапазон измерений толщины, мм:
по сталиот 0,8 до 100,0
по алюминию от 1,0 до 100,0
Условия эксплуатации:
температура воздуха, ˚С от – 30 до + 50
относительная влажность при температуре +35˚С, %, не выше95
