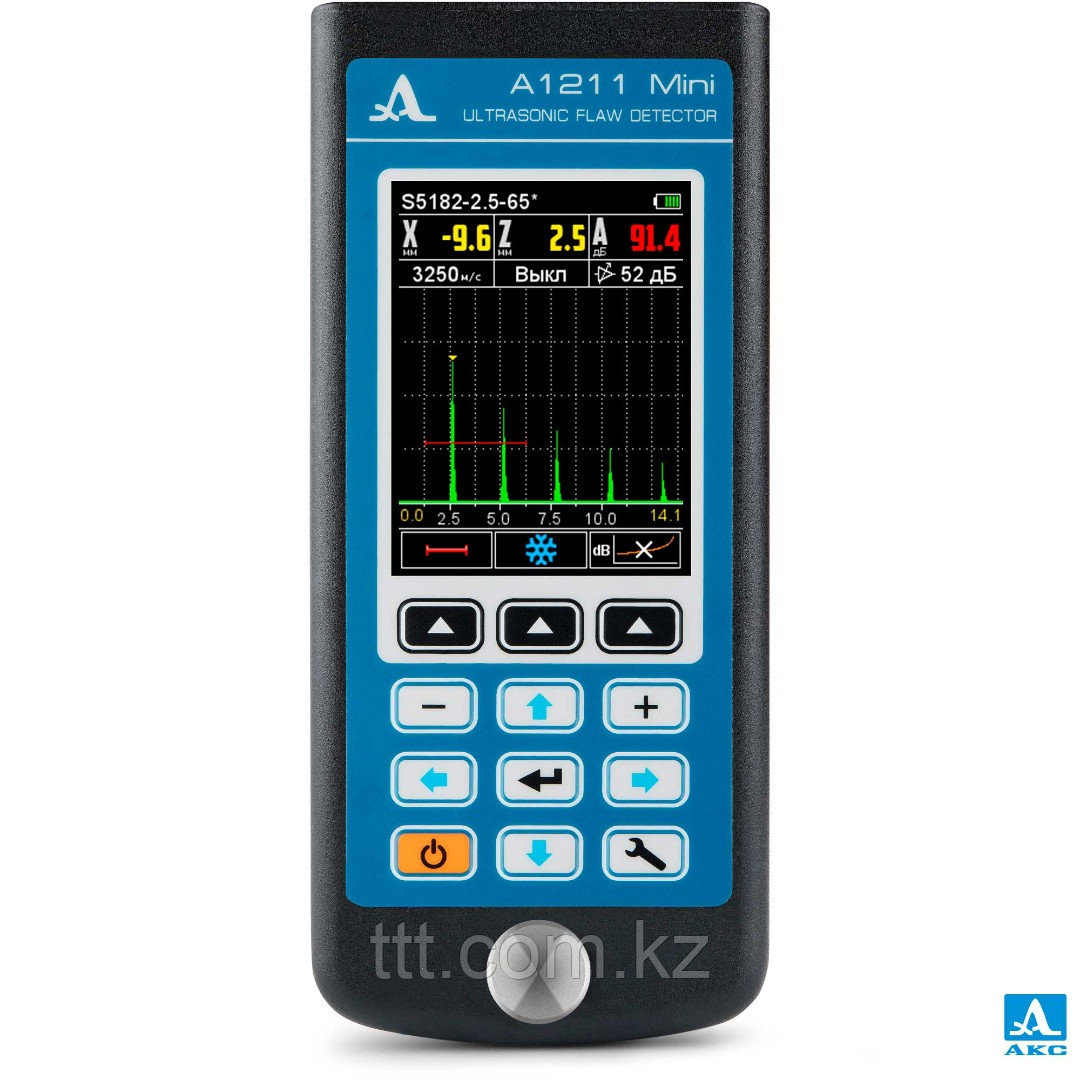

Миниатюрный ультразвуковой дефектоскоп А1211 Mini
А1211 Mini предназначен для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 230 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Встроенный в корпус магнитный держатель обеспечивает надежное крепление дефектоскопа на металлических поверхностях для удобной работы в туднодоступных местах и на высоте.
Особенности
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм - по глубине, мкс - время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК
- Индикатор уровня заряда аккумулятора
- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Возможности
| Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов | Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения | ||
 |
 |
 |
 |
| Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций | Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов | ||
 |
 |
 |
 |
Характеристики
| Параметр | Значение |
|---|---|
| Диапазон устанавливаемых скоростей ультразвука | 1 000 – 14 999 м/с |
| Номинальные рабочие частоты ультразвука | 0.5 – 15 МГц |
| Диапазон перестройки усиления | от 0 до 80 дБ |
| Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями | |
| с преобразователем S3568 2.5A0D10CL | от 5 до 900 мм |
| с преобразователем D1771 4.0A0D12CL | от 3 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) | ±(0,01H+0,2) мм |
| Диапазоны измерений координат дефекта (по стали) наклонным преобразователем 65° | |
| глубины | от 3 до 200 мм |
| дальности по поверхности | от 5 до 450 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта с наклонным преобразователем 65° | |
| глубины H | ±(0,03H+1) мм |
| дальности по поверхности L | ±(0,03L+1) мм |
| Диапазоны измерений координат дефекта (по стали) с наклонным преобразователем 70° | |
| глубины H | от 3 до 100 мм |
| дальности по поверхности L | от 5 до 250 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта с наклонным преобразователем 70° | |
| глубины H | ±(0,03H+1) мм |
| дальности по поверхности L | ±(0,03L+1) мм |
| Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника | ± 0,5 дБ |
| Номинальное напряжение питания | 3,7 В |
| Продолжительность работы от аккумулятора, не менее | 9 ч |
| Габаритные размеры электронного блока, не более | 161х70х24 мм |
| Масса электронного блока, не более | 210 г |
| Средняя наработка на отказ | 18 000 ч |
| Установленный срок службы | 5 лет |
| Диапазон рабочих температур | от -20 до +50 ºC |
Базовый комплект
| Наименование | Код |
| А1211 Mini - УЗ дефектоскоп | 1118 |
| Преобразователь S3568 2.5A0D10CL | 1213 |
| Преобразователь S5182 2.5A65D12CS | 1462 |
| Преобразователь S5096 5.0A70D6CS | 1434 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1443 |
| Адаптер 220 В - USB | 1830 |
| Кабель USB A - Micro B | 1222 |
| Чехол | 1516 |
| Сумка | 1612 |
| Компакт-диск с документацией и ПО | 1611 |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Производитель | ООО "АКС" |
- Цена: 1 134 000 ₸
- Способ упаковки: Ультразвуковой дефектоскоп А 1211 Mini упакован в мягкий кейс.
