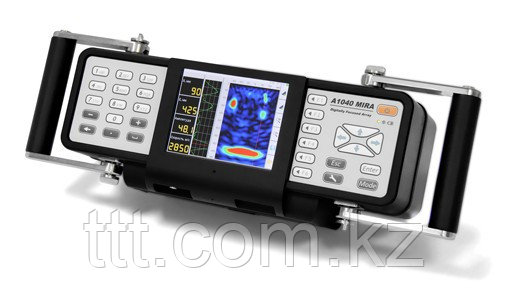

Низкочастотный ультразвуковой томограф А1040 MIRA
Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2-х метров.
Преимущества
Визуализация внутренней структуры объекта контроля при одностороннем доступе
- Высокая производительность - реконструкция одной томограммы занимает 3 секунды
- Простота в использовании
- Высокая точность измерений и чувствительность прибора к различным отражателям
- Не требуется подготовка поверхности к контролю
- Износостойкие наконечники преобразователей
Особенности
- Облегченный ударопрочный пластиковый корпус
- Быстросъемный аккумулятор
- Автономная работа с данными без внешнего компьютера
- Сухой акустический контакт
- Адаптация антенного устройства к неровностям поверхности конструкции
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.
Режимы работы
A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
| Режим «ОБЗОР» Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров. Дополнительно в данном режиме возможно: - Автоматическое определение скорости распространения ультразвуковой волны. - Измерение координат и уровней образов в томограмме. - Измерение толщины конструкции. - Просмотр А-Сканов. |
|
| Режим «КАРТА» Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа. Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля. |
|
| Функция «НАСТРОЙКА» Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля. |
Программное обеспечение
Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере. Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля. Для каждого отражателя можно определить координаты его залегания в объекте контроля.
Характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры | 380×130×140 мм |
| Вес (с аккумулятором) | 4.2 кг |
| Тип дисплея | цветной TFT LCD |
| Количество точек экрана | 640×480 |
| Диагональ экрана | 14.4 мм, (5.7”) |
| Число каналов | 12 |
| Число преобразователей | 48 |
| Номинальная частота преобразователя | 50 кГц |
| Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием | 25-80 кГц |
|
Рабочий тип ультразвуковых волн |
поперечные |
| Источник питания | литиевый аккумулятор |
| Время непрерывной работы от аккумулятора | 6 часов |
| Рабочий диапазон напряжения | 5 часов |
| Рабочий диапазон напряжения | 9.3 – 12.6 В |
| Рабочий диапазон тока | 0.5 – 0.7 А |
| Диапазон рабочих температур | -10 … +50 °C |
| Приемник | |
| Рабочий диапазон частот | 15 – 180 кГц |
| Эксплуатационные качества | |
| Гарантированные минимальные и максимальные измеряемые толщины в бетоне | 50 – 600 мм |
| Максимальная глубина обзора в бетоне | 2500 мм |
| Минимальный размер обнаруживаемого отражателя | сфера диаметром 30 мм на глубине 400 мм в бетоне М400 |
| Диапазон устанавливаемых скоростей ультразвука | 1000 – 4000 м/с |
| Тип разъема | Micro-USB |
Базовый комплект
- А1040 MIRA блок УЗ томографа
- Переносной компьютер типа Notebook
- Съемный аккумулятор LiPol 8,0 Ач-11,2В
- Сетевой адаптер с кабелем 220В-15В
- Компакт-диск с документацией и ПО
- Кабель USB A-Micro B
- Жесткий кейс М40
| Основные | |
|---|---|
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Производитель | ООО "АКС" |
- Цена: 1 ₸
- Способ упаковки: Ультразвуковой дефектоскоп А 1212 МАСТЕР ПРОФИ упакован в мягкий кейс.
